概述

LW8-40.5/2000-40型户外高压交流六氟化硫断路器（简称LW8）是三相交流50Hz的户外高压电气设备；适用于35KV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合。

断路器符合符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。

结构特性

1、断路器为户外小型瓷柱式结构，配用CT14弹簧操动机构；机构与本体连体安装，安装简单，调试方便，动作可靠，适用于频繁

操作；机构寿命次数3000次以上；

2、采用压气式灭弧结构，开断能力特强，40kA累计开断达12次，创国内之最；

3、密封性能可靠。采用进口密封胶垫，动密封采用“V”型密封圈带弹簧压力补偿结构，互感器二次接线板由合次企业配套，确保年漏气率<1%；

4、内附电流互感器采用微晶合金高导磁性能的材料，准确次可达0.2级或0.2s级，根据用户需要，可内附 12 只互感器。切合空载长线50公里无重燃。

主要技术参数

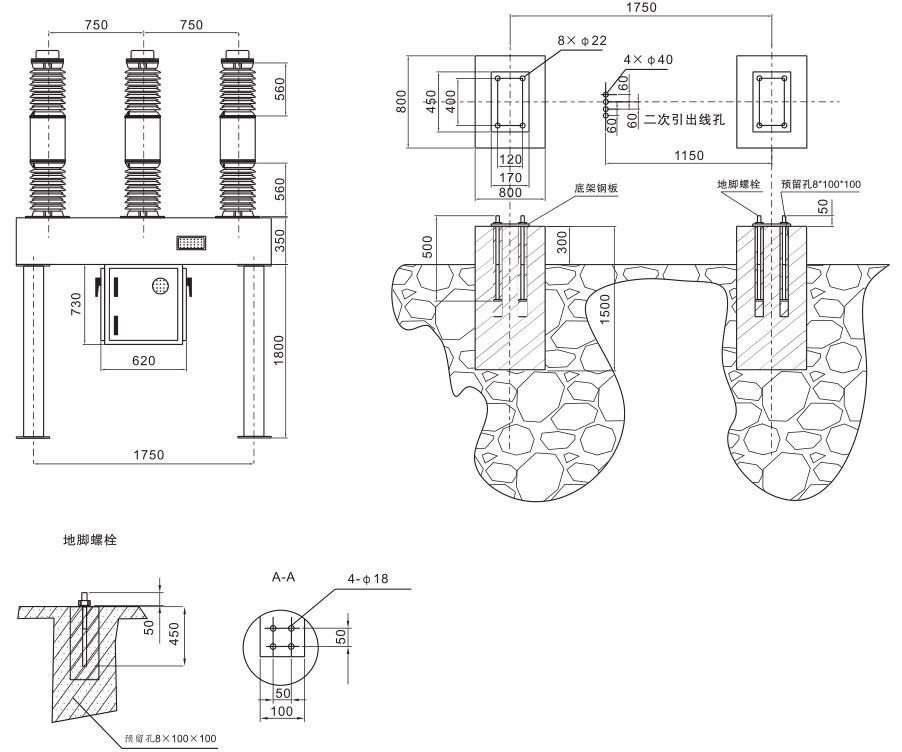

外形与安装尺寸
